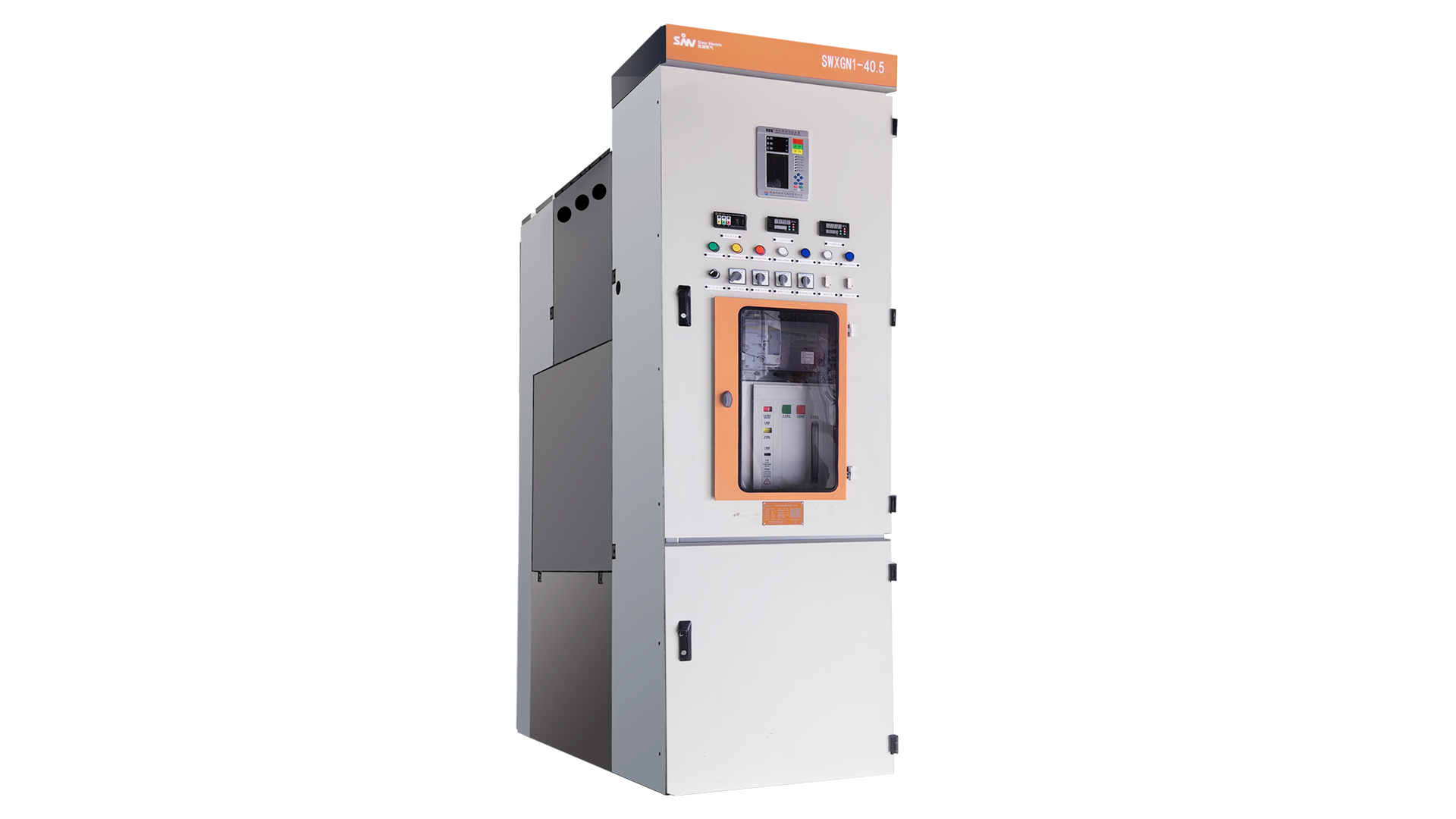

SWXGN1-40.5系列气体绝缘金属封闭开关设备(C-GIS)是我司引进、借鉴国内外先进技术，结合我国标准独立自主研发、生产的高科技产品。其内部采用低压力的SF6气体作为绝缘介质，以母线连接器、一体化三工位隔离开关(具有接通、隔离、接地功能)、断路器、内锥绝缘子以及连接导体等为一次元件，密封于不锈钢板焊接的气箱，完全避免外界环境的影响，能可靠的运行于地下室、高原、冻土、沿海等高海拔、潮湿、盐雾等恶劣环境，满足新能源、高原、地铁和用地紧张的城市配电工程等特殊环境的要求，以其高可靠、免维护、适应性强、占地面积小的特点，在电力、工业、国防，城市轨道交通等领域得到广泛的应用。

1、产品特点

使用环境

− 户内使用

本产品为户内专用，如需户外使用则须向制造商资询。

− 温度条件

最高气温+40℃,最低气温-25℃℃,平均温度不大于35℃。

− 湿度条件

A. 日平均湿度不大于95%,水蒸气压力日平均值不大于2,2kPa。

B. 月平均湿度不大于90% ,水蒸气压力月平均值不大于1.8kPa。

− 环境条件

无火灾、爆炸危险、化学腐蚀、严重污秽及剧烈震动的场所。

− 海拔高度

A. 一次高压回路绝缘水平与海拔高度无关。

B. 海拔高度大于2000m时，二次控制与辅助回路的绝绿要求或其它特殊使用要求可协商。

− 其他

超过以上规定及GB/T11022规定的正常使用条件，请与我司协商确定。

2、技术特点

▪ 高压带电部件采用气体绝缘，不受环境影响

▪ 结构紧凑，占地面积小

▪ 采用界面绝缘结构,实现高压部件的插接以及柜体的扩展

▪ 断路器与隔离开关之间采用有效的联锁，防止误操作

▪ 高压元件组成若干标准模块，采用插接式连接，应用方便

▪ 柜与柜之间采用固体绝缘母线连接，开关柜拼装时不涉及气体操作

▪ 主要一次元器件全部密封于非导磁不锈钢焊接的气室内,避免了电磁涡流，不受外界环境等影响。

▪ 气箱内部充以具有优异绝缘性能及导热性能的微压SF6气体，运行更加可靠。

▪ 气箱采用一体化设计制造,简化了密封结构。关键的静密封结构采用大密封面的多重密封,旋转动密封采用磁流体密封,漏气率极低。

▪ 产品实现了模块化设计,柜间采用插接式绝缘母线连接器连接,安装方便，方案齐全,扩展灵活,现场并柜不涉及气体操作。

▪ 产品可实现手动、电动操作,操作机构成熟可靠,并具备完善的机械和电气连锁能够有效的防止因误操作而可能导致的人身伤害和设备损害。

▪ 产品设计结构紧凑,相比传统的空气绝缘的开关设备体积显著减小,占地面积节省30%~70%,特别适合空间紧张的场合,如地下轨道交通、车载移动变电站等,能有效降低工程综合成本。

▪ 基于微处理器的保护及系统技术,集保护、控制、计量、监测、通讯功能于一体,实现综合自动化要求,可以完全实现无人值守。

3、技术参数

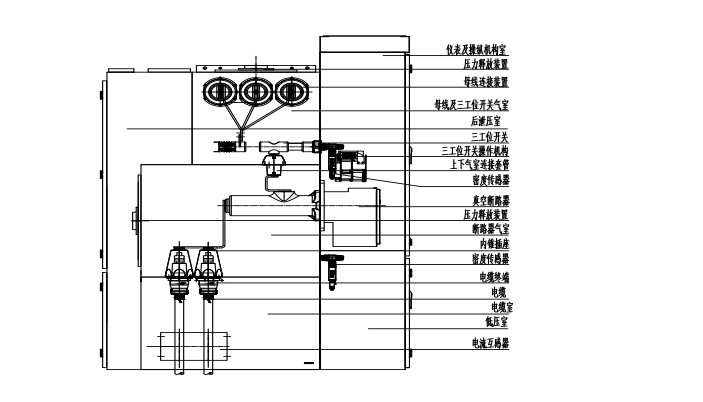

4、结构示意图

▪ 产品总体为模块化组装结构。总体由六个独立功能隔室组成,即仪表及操纵机构隔室、母线及三工位开关气室、后泄压隔室、断路器气室、电缆隔室,低压隔室,组装极为方便。

▪ 两气箱采用一体化设计制造,母线气室内部安装三工位开关、母线连接装置。断路器气室内部安装真空断路器及3#内锥式电缆插座,可根据不同功能需要增加不同型号内锥插座,满足扩展功能需要。

▪ 两个气室分别设置压力释放装置,当充气隔室内部压力超过一定限值时,压力释放装置自动打开,释放气体,以确保操作人员和设备安全。

▪ 两个气室分别设置SF6气体密度继电器或具有远传功能的密度传感器,用以监测充气隔室内部的气体密度,并发出信号,确保设备安全运行。
