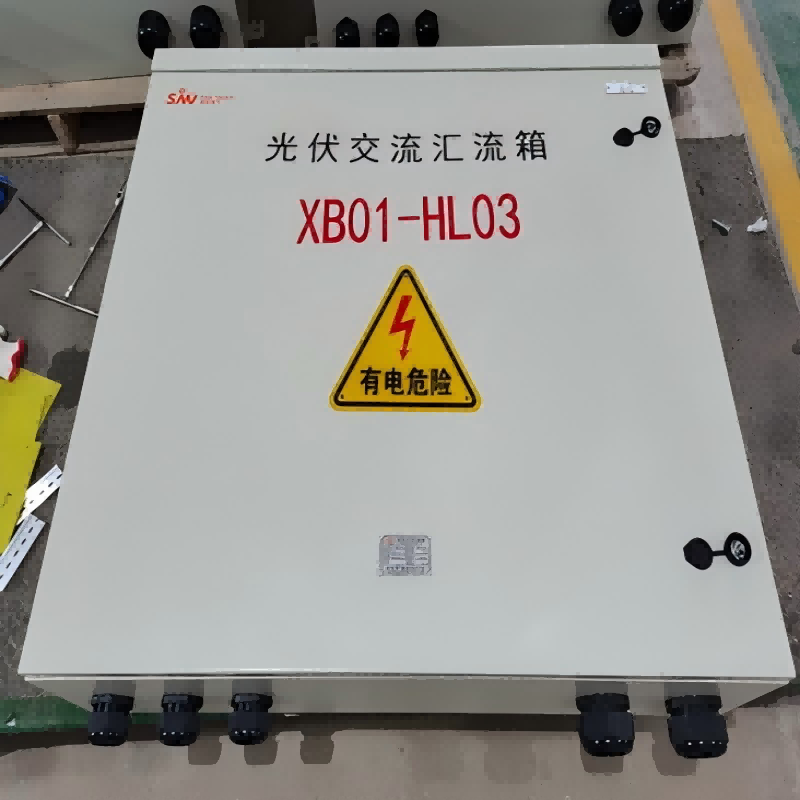

光伏交流汇流箱

一、产品概述

光伏交流汇流箱是专门应用于采用组串式逆变器的光伏发电系统中的关键设备，它安装于逆变器交流输出侧和并网点/负载之间，在整个光伏发电系统中起着至关重要的作用。

二、内部配置

1. 输入断路器：输入断路器是光伏交流汇流箱的重要组成部分，它能够对输入的电流进行控制和保护。当电路中出现过载、短路等异常情况时，输入断路器可以迅速切断电路，防止故障进一步扩大，保障系统的安全稳定运行。

2. 输出断路器：输出断路器负责控制汇流箱向并网点或负载输出电流。同样具备过载、短路等保护功能，确保输出的电流符合系统要求，同时在出现异常时及时断开电路，保护后续设备。

3. 交流防雷器：交流防雷器用于保护汇流箱及整个光伏发电系统免受雷击过电压的侵害。在雷雨天气等情况下，雷击产生的过电压可能会对系统造成严重损坏，交流防雷器能够将过电压引入大地，从而保护设备的安全。

4. 智能监控仪表（可选配）：用户可以根据实际需求选配智能监控仪表，该仪表能够实时监测系统的电压、电流、功率、电能等信号。通过对这些参数的监测，用户可以及时了解光伏发电系统的运行状态，发现潜在问题并进行及时处理，提高系统的管理效率和可靠性。

三、主要作用

1. 汇流功能：光伏交流汇流箱的主要功能之一是汇流多个逆变器的输出电流。在大型光伏发电系统中，通常会使用多个组串式逆变器，每个逆变器的输出电流需要进行集中汇流，以便统一输送到并网点或负载。光伏交流汇流箱能够将多个逆变器的输出电流有效地汇流在一起，提高系统的整体效率。

2. 保护逆变器：汇流箱可以保护逆变器免受到来自交流并网侧/负载的危害。当并网点或负载出现异常情况，如电压波动、短路等，汇流箱能够及时切断与逆变器的连接，防止异常电流对逆变器造成损坏，延长逆变器的使用寿命。

3. 提高系统安全性：作为逆变器输出断开点，光伏交流汇流箱在系统维护、检修等情况下，可以方便地切断逆变器的输出，避免工作人员在操作过程中触电，提高了系统的安全性，保护了安装维护人员的人身安全。

四、应用场景

光伏交流汇流箱广泛应用于各种规模的光伏发电项目，包括分布式光伏发电系统和集中式光伏发电电站。无论是屋顶光伏发电项目、地面光伏发电电站还是光伏农业大棚等，都可以使用光伏交流汇流箱来优化系统设计，提高系统的安全性和可靠性。

光伏交流汇流箱凭借其合理的内部配置和强大的功能，在光伏发电系统中发挥着不可替代的作用。它不仅能够实现多个逆变器输出电流的汇流，还能有效保护逆变器，提高系统的安全性，为光伏发电系统的稳定运行提供了有力保障。
