SWGCK型低压抽出式成套开关设备

一、适用范围

SWGCK(功能等同于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V，交流三相四线、三相五线系统，

作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

本产品符合:GB7251.12-2013《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、《IEC60349低压成套开关设备和控制设备》标准。

二、正常使用条件

海拔高度:2500m及以下。

环境温度:-15℃~+40℃，日平均温度不高于+35℃。

相对湿度:在温度为+40℃时不超过50%;在温度较低时允许有较高的相对湿度，有可能偶然产生凝露;例如+20℃时为90%。

没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

与垂直面倾斜不超过5°。

适用于以下温度的运输和储存过程，-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。

如上述使用条件不能满足时，应由用户在订货时向本公司提出协商解决。

三、主要技术参数

额定绝缘电压:660V、1000V。

额定工作电压:380V、660V。

辅助电路额定电压:AC 220V、380V、DC 110V、220V。

额定频率:50Hz~(60)HZ。

额定电流:水平母线≤6300A; 垂直母线630A、800A,1200A。

额定短时耐受电流:50、80kA/1s，中性母线30kA/1S。

额定峰值电流:105kAV0.1S，50k~0.1S。

功能单元(抽屉)分断能力:50kA(有效值)。

外壳防护等级:IP30、IP40。

母线设置:三相四线制、三相五线制。

操作方式:就地、远方、自动。

四、结构特点

SWGCK的基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。1 柜架

柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

1.1 零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。(模数E=20mm，下同)。

1.2 内部结构件采用镀锌处理。

1.3 柜体顶盖为可折卸式，拿掉顶盖可以看到柜顶的四角装有吊环，用于起吊和装运。

1.4 外部经磷化处理;然后采用静电环氧粉末喷涂。

1.5 柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。

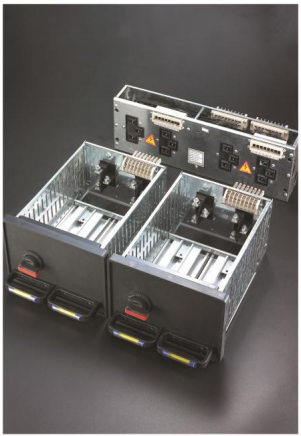

2 功能单元(抽屉部分)

2.1功能单元:馈电单元、电动机单元、公用电源单元。

2.2 抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。2.3每台MCC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屉。2.4 隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时抽屉不能抽出。

2.5 主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

2.6功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。

2.7 接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性。

2.8 功能单元隔室采用金属隔板隔开。

2.9 隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线。

2.10 抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

2.11 抽屉操作机构说明

CJ-5抽屉推进机构(以下简称机构)是采用螺旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关试验位置时可进行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活，性能可靠。

3 母线系统

3.3 垂直母线采用聚碳酸脂工程塑料外壳封闭。

3.2 SWGCK、GCL母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。3.3 三相水平母线采用铜母线，机械强度高、散热性好。开关设备水平铜

母排选用(见表)

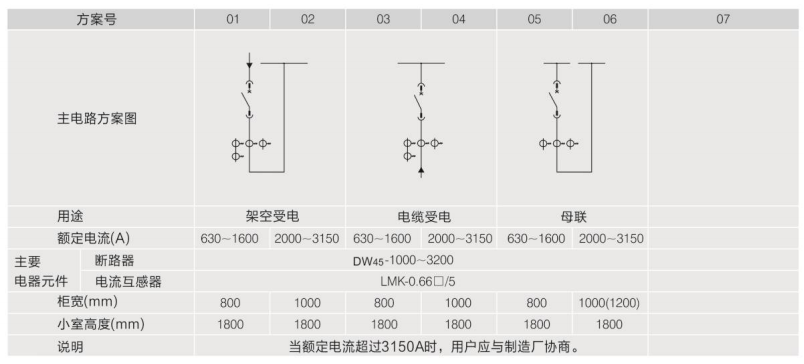

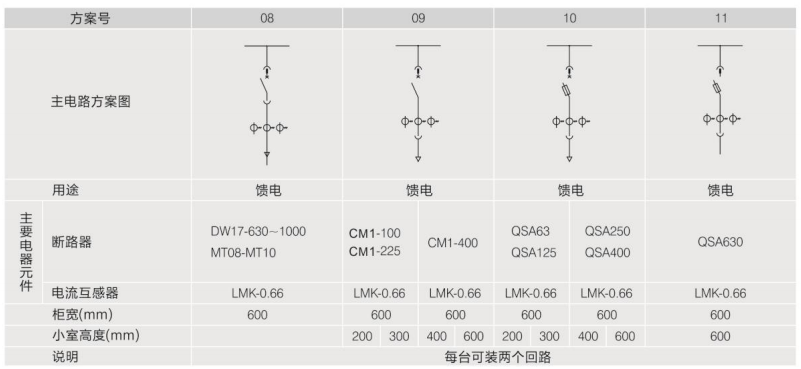

五、主电路方案图
