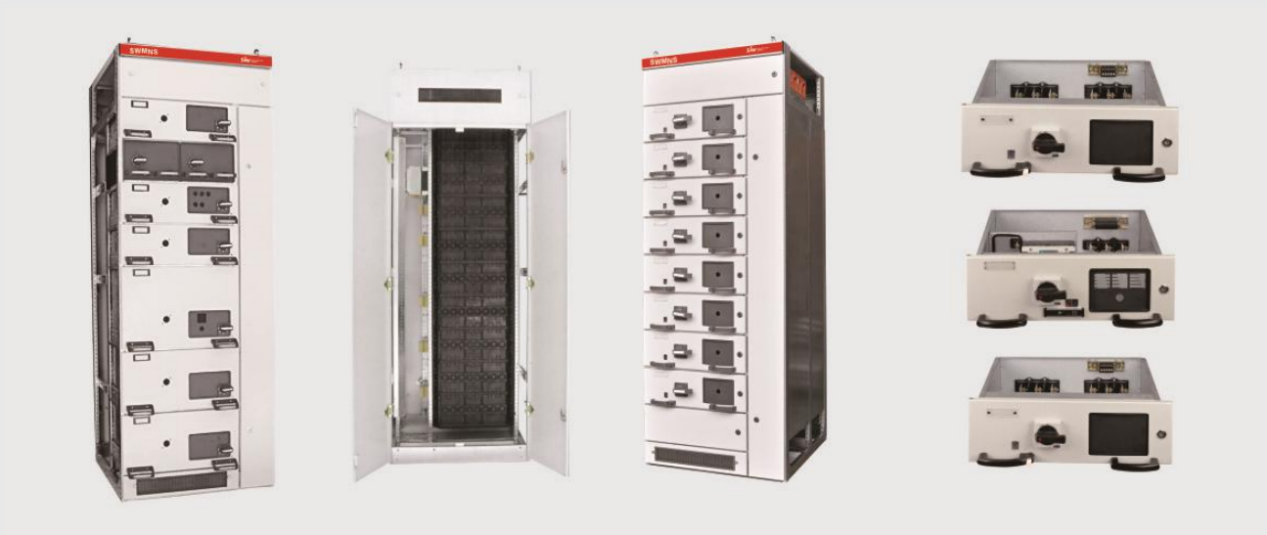

SWMNS型低压抽出式成套开关设备

一、正常使用条件

应用场合:配电、电动机控制。

执行标准:IEC 60349、GB7251.12-2013。

环境温度:-5℃~40℃。

环境相对湿度:40℃时不超过50%，在较低温度时，允许有较高的相对湿度，有可能偶然产生凝露(如:20℃时为90%)。

安装地点:室内。

海拔高度:≤2500m。

如果上述条件不能满足时应由用户在订货时向制造厂提出。无经常性的剧烈振动场所。

超过GB3906规定的正常条件下使用，由用户和制造厂协商。

二、结构特点

为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。

抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定。

特殊的型材结构及连接方式保证了柜体的强度。

抽屉单元采用触头导线直接与“L"型垂直母线活动插接，简单、可靠。

独特的3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可以对内部元件及接线检修、维护或更换。

三、技术参数

1.1 进出线形式:电缆/母线槽(桥)

1.2 电缆进出:顶部/底部

1.3 接线形式:柜前/柜后

1.4 防护等级:IP30、IP40、IP54

1.5 功能单元隔离形式:全隔离或部分隔离

2 柜体尺寸

2.1 高度:2200

2.2 宽度:600、800、900、1000

2.3 深度:600、800、1000

2.4 表面处理:高压静电环氧粉末喷涂≥60 μ

3 电气数据

3.1额定绝缘电压:至1000V

3.2 额定工作电压:至660V

3.3 额定频率:50/60Hz

3.4 额定冲击耐受电压:8kV

3.5 辅助电路额定电压:AC380、220V/DC220V

3.6 过电压等级:I

3.7 污染等级:3

3.8 额定电流:6300A

3.9 水平母线额定电流:6300A

3.10 垂直母线额定电流:2000A、1000A

4 水平母线

4.1 额定短时耐受电流:50/80kA4.2 额定峰值耐受电流:105/176KA

5 垂直母线

5.1 额定短时耐受电流:50kA5.2 额定峰值耐受电流:105kA6接地系统:TT，IT，TN-S，TN-C-S7最大进出线断路器:4000A

带玻璃门的柜体，其最小深度为725.

为了方便水平母线的敷设，同一排列的系统，柜体深度应统一。如果不统一，则应在每个连接处加一台400宽的母线转接柜。

有母线桥或母线槽进、出线的柜体，其深度应乡800。特殊要求的产品可向制造厂咨询。

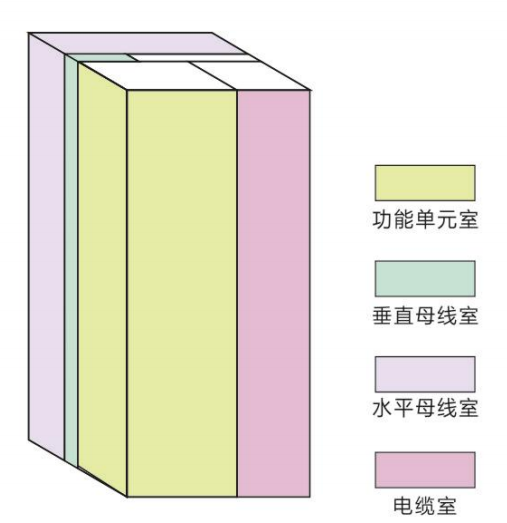

四、配电柜内区域的划分

根据各部分功能的不同，配电柜可划分为4个独立的隔室。

水平母线室(位于柜后或柜顶的一个独立隔室)

前出线时水平母线置于柜后。

水平母线也置于柜顶。

垂直母线室(位于柜后左侧的一个独立隔室)。

垂直母线采用“L”型母线，置于专用的全封闭功能板中，不仅保证了垂直母线的稳定性，并且在抽屉单元抽出后其带电部分的防护等级可达IP20。

功能单元室(位于柜前左侧的各个独立隔室)抽屉单元或固定分隔单元。

电缆室

前出线时位于柜前右侧;后出线时位于柜后右侧。

五、结构及特性

1. 骨架

柜体骨架采用特殊的C型材(模数为25mm)，采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。该型材具有多种规格和尺寸，可以根据不同柜型或实际需要，按相应模数组合成不同规格的柜架。

柜体采用2mm冷轧钢板或进口敷铝锌板制作。

外壳

根据柜体结构及实际需要，在柜体骨架上可安装多种类型的面板进行防护。2.1 柜前

a.透明的玻璃门

b.普通门板

C.抽屉面板

d.通风门2.2 柜后

a.柜后开门

b.靠墙安装的柜体柜后采用封板，直接用螺丝进行固定

2.3 柜侧:用螺丝固定的侧板

2.4 柜顶

a.顶盖板(开通风孔，上出线时根据电缆大小配相应的出线环或法兰板)

2.5 柜底:底盖板(根据电缆大小配相应的出线环或法兰板)

2.6 柜与柜之间，采用完整的隔板进行分隔

3. 柜体组合形式

3.1 抽屉柜(MCC)

a.抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。抽屉单元标准规格有8E14、8E/2、8E、16E、24E(E=25mm)五个规格，相同规格抽屉可以方便地互换。b.抽屉的额定电流至400A，每台装置可以配置9个8E单元抽屉，最多可以组合成36个回路(8E/4)0c.主要用于电动机控制回路，也可用作配电。3.2固定柜

此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。

3.3 混装柜a.抽屉单元与固定单元可混合装于一个柜架中。可根据模数按8E为一个单元进行组合。b.可用于电回路与电动机控制回路均有的场合。3.4 固定分隔柜

a.各回路单元间相互隔离，采用插入式或抽出式断路器以保证设备维护及检修的方便。

b.主要用于配电回路，也可以用于一些功率较大的电动机控制回路。

4 水平母线

4.1 开关柜的水平母线布置开关柜的水平母线隔室内。可置于柜后或柜顶4.2 当水平母线置于柜后时可分为上、下层布置。

a.单层水平母线系统每相母线由2条母线组成，适用于系统电流2500A及以下6.当系统电流超过2500A时水平母线为双层布置，每相母线由4条母线组成(额定电流可达6300A)。两层主母线的截面大小可以不相同。c.母线材料为T2铜，规格有(30mmx10mm、60mmx10mm、80mmx10mm)，不同截面尺寸规格的母线也能联接，目水平母线与柜内母线连接时不须打孔。4.3在后出线结构的柜体中水平母线须置于柜顶(最大电流6300A，当超过6300A时须减少一个8E单元，即柜体功能单元所占用的高度为1600mm).

5 垂直母线

5.1 垂直母线

a.垂直母线布置在垂直母线室内，用于功能单元与主母线之间的联接。垂直母线选用“["形直角铜母线，置于特制的多功能板中，可为三相

或四相。

b.在抽屉单元抽出后其防护等级可达IP200

6 保护导体

6.1保护导体用以保证骨架的等电位连接，它由位于每台柜内的水平和垂直导体组成，水平导体同柜体骨架及其它水平导体相连，垂直导体用于电力电缆保护导体和接地线的连接。

6.2 保护导体的截面可根据实际电流大小的需要，选用相应规格的标准铜母线制作。

5 垂直母线

5.1 垂直母线

a.垂直母线布置在垂直母线室内，用于功能单元与主母线之间的联接。垂直母线选用“["形直角铜母线，置于特制的多功能板中，可为三相

或四相。

b.在抽屉单元抽出后其防护等级可达IP200

6 保护导体

6.1保护导体用以保证骨架的等电位连接，它由位于每台柜内的水平和垂直导体组成，水平导体同柜体骨架及其它水平导体相连，垂直导体用于电力电缆保护导体和接地线的连接。

6.2 保护导体的截面可根据实际电流大小的需要，选用相应规格的标准铜母线制作。

7 控制小母线

7.1 控制小母线用以提供整个控制回路的电源，以及一些通讯设备或现场总线的工作电源。

7.2 控制小母线可装于专用的隔室内，根据需要可以在整个系统中进行敷设。

8 电缆室

8.1 用于敷设电力电缆及控制电缆的专用通道，位于柜前或柜后的一个独立隔室中。

8.2 电缆室室中有专用的一、二次接线端子及相应的电缆固定件。

8.3 根据电缆的实际大小及柜体进出线方式，在底板或顶盖板上装设有电缆出线环或出线法兰板

8.4电缆室大小根据用户需求，可按相应的模数扩展或压缩。
